Equipos antiguos del Laboratorio Agroambiental: descripción, funcionamiento y uso del agitador vórtex para tubos

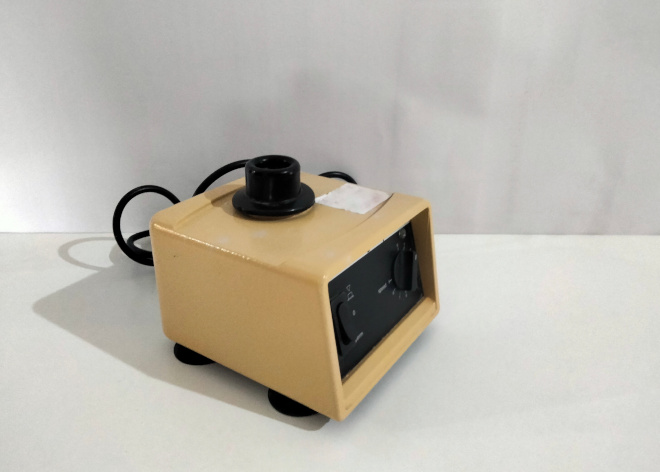

Agitador vórtex

Agitador vórtex

Descripción

Un mezclador de vórtice, o agitador de tubos vórtex, es un dispositivo simple utilizado comúnmente en los laboratorios para mezclar pequeños viales de líquido.

Consta de:

  • Cabezal: Superficie de apoyo para un solo tubo.
  • Botón: interruptor de doble posición para operación continua o manual.
  • Indicador de encendido: Indica el estado de funcionamiento del dispositivo.

Funcionamiento

Consiste en un motor eléctrico con un eje de impulsión orientado verticalmente ligeramente excéntrico y unido a una pieza de goma ahuecada montada ligeramente.

A medida que el motor esta encendido, la pieza de goma oscila rápidamente en un movimiento circular. Cuando se presiona un tubo de ensayo u otro recipiente apropiado dentro de la copa de goma, el movimiento se transmite al interior del líquido y se crea un vórtice. Tienen ajustes de velocidad variable entre 100 y 3.200 rpm y pueden ajustarse para funcionar continuamente o para funcionar sólo cuando se aplica presión hacia abajo a la pieza de goma. Posee dos modos de trabajo, de agitación continua y por contacto.

Uso

Este equipo es ideal para trabajos de agitación intermitente utilizando tubos, erlenmeyer, vasos de precipitados, frascos, etc., pudiendo agitar varios tubos al mismo tiempo. Su uso no está limitado en absoluto al tamaño máximo del tubo o recipiente a utilizar y depende de la técnica, la forma del recipiente, la viscosidad del contenido y la cantidad del líquido.
